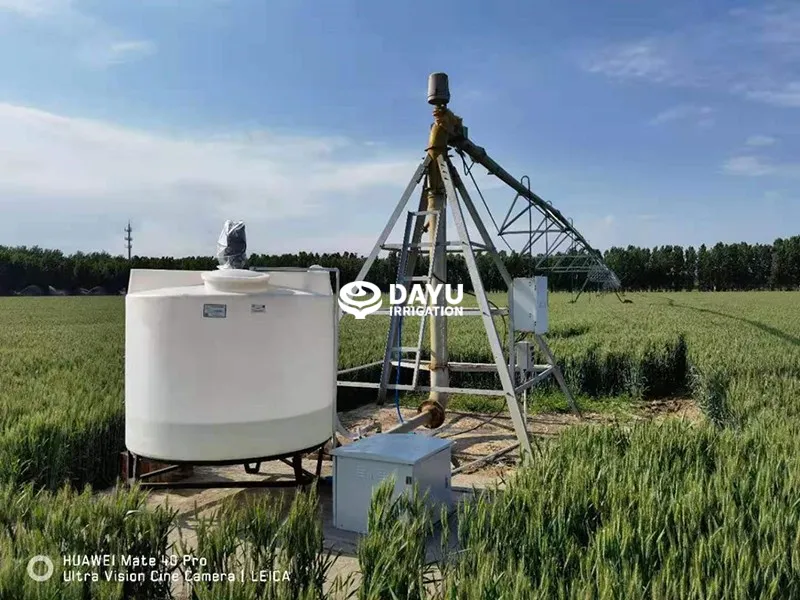

Sistema de irrigação por pivô central: também conhecido como aspersor circular, aspersor no sentido horário, aspersor pivô central, anel de aspersão, etc.
Três ou quatro rodas são montadas na parte central do pivô. O sistema pode ser movido de um lugar para outro puxando os cabos no ponto de pivô com o trator. Este sistema é chamado de sistema de pivô central rebocável. Este projeto pode realizar uma máquina para irrigar
vários lotes e economizar muito o custo de investimento por unidade de área.
Culturas adequadas: alfafa, milho, trigo, batata, beterraba sacarina, cereais e outras culturas comercializáveis.
Diagrama esquemático do princípio de funcionamento
Abra a embreagem do redutor, ajuste o redutor para a posição correta, bloqueie-o e arraste-o.
Vantagens do produto
A caixa de controle elétrica principal adota American Eagle porcentagem mete, Schneider e Siemens e outros componentes principais.
O sistema de caminhada adota motor e redutor internacional avançado de alto perfromance.
O sistema de pulverização adota bicos americanos das séries Nielsen D3000 e R3000 ou italianos Komet KPT.
O cabo adota três camadas de cabo de cobre de 11 núcleos com armadura.
O excelente design garante que o sistema de irrigação rebocável de 500 metros de comprimento seja estável durante o reboque.
Equipment Running Track
Circular + arrastar. Um tipo de aspersor circular. A diferença em relação ao tipo fixo é que o ponto central é equipado com pneus, enquanto os pneus de engate também podem ser ajustados para a posição rebocável, e toda a máquina é rebocada para a próxima parcela sob a tração do trator para operação de irrigação de rodas. Adequado para parcelas com baixas necessidades de irrigação.
Equipment length
Os parâmetros de span e cantilever são os mesmos do aspersor de pivô central fixo. Comprimento máximo do equipamento: 300m.
Power and water supply
Método da fonte de alimentação: cabo enterrado ou grupo gerador; Método de abastecimento de água: Tubulação enterrada ou tanque de armazenamento de elevação secundária de água. Parâmetros de corpo cruzado Diâmetro da tubulação 168mm, 219 mm; espaçamento do bico 1,5m, 3m; através da altura 2.9 m, 4.9m.
Main features
1. Sob a tração do trator, o equipamento pode irrigar em turnos entre parcelas adjacentes. Aumentar a área de irrigação de uma única máquina. Você pode irrigar mais terras sem comprar mais equipamentos.
2. Em comparação com outras formas de irrigação: robusta, fácil de manejar, irrigação uniforme, economizando muita energia e trabalho.
3. Em comparação com remadores grandes: taxa de utilização de parcelas de 78%, menor compra de equipamentos, custos de operação e gerenciamento, instalações de suporte simples e curto tempo de ciclo de irrigação.
Usando a mesma qualidade do motor UMC VODAR, sua adaptabilidade ao meio ambiente, frio e calor extremos não são afetados, baixa taxa de falhas, baixa taxa de manutenção, seguro e confiável.
Com função de proteção, para a instabilidade de tensão e situação de sobrecarga, não aparecerá fusível, fenômeno de fio quebrado.
Usando shell de liga de alumínio, pode efetivamente impermeável vedação.
O motor é bem selado, sem vazamento de óleo, longa vida útil.
Adote a mesma qualidade do redutor VODAR da UMC, que é adequado para diferentes condições de campo, seguro e confiável.
Vedação de óleo de entrada e saída tipo caixa, efetivamente evitar vazamento de óleo.
Proteção externa à prova de poeira para eixos de entrada e saída.
Câmara de expansão de circulação total em aço inoxidável, usando óleo de engrenagem de extrema pressão, o desempenho da proteção de lubrificação da engrenagem sem-fim é notável.
A conexão de corpo cruzado adota o método de conexão de esfera e cavidade, e os tubos de esfera e cavidade são conectados por cilindros de borracha, o que tem forte adaptabilidade do terreno e melhora muito a capacidade de escalada.
A cabeça da esfera é soldada diretamente ao tubo de corpo cruzado curto, o que aumenta muito a resistência e pode lidar com a força de tração do aço em condições de tempo frio e evitar o colapso do equipamento.
A torre é em forma de V, o que pode suportar eficazmente a treliça e melhorar muito a estabilidade do equipamento.
A dupla fixação é usada na conexão da perna da torre e do tubo, o que melhora muito a estabilidade de funcionamento do equipamento.
O tubo é feito de Q235B, Φ168*3, com tratamento de espessamento para torná-lo mais estável, resistente a impactos, resistente a baixas temperaturas e resistente.
Todas as estruturas de aço são galvanizadas a quente de uma só vez após o processamento e soldadura, e a espessura da camada galvanizada é de 0,15 mm, o que é muito maior do que o padrão da indústria, com alta resistência à corrosão e vida útil de mais de 20 anos.
Após o processamento, cada tubo principal é testado pela máquina de desenho quanto à sua resistência à soldadura para garantir uma taxa de qualificação de 100%.
O sistema de controle adota a tecnologia American Pierce, que é estável e confiávelcom funções ricas.
Os principais componentes elétricos utilizam as marcas americana HoneyWell e francesa Schneider para garantir um desempenho estável de operação do equipamento.
Com função à prova de chuva, as chaves têm tratamento à prova de poeira, o que prolonga muito a vida útil.
Antes de sair da fábrica, testes rigorosos são realizados para garantir a estabilidade de todo o sistema de controle.
O cabo de corpo cruzado adota um cabo blindado de cobre puro de 11 núcleos de três camadas, com forte desempenho de sinal de blindagem, para que vários dispositivos funcionando ao mesmo tempo não interfiram uns com os outros.
O cabo do motor adota três camadas de 4 núcleos de alumínio cabo blindado.
A camada externa é feita de borracha natural de alta densidade, que é resistente a altas temperaturas, raios ultravioletas e envelhecimento.
Usando borracha natural, anti envelhecimento, resistência ao desgaste;
Pneu especial 14.9-W13-24 para irrigação de grande padrão, com espinha de arenque voltada para fora e forte capacidade de escalada.
Nelson séries D3000 e R3000 e O3000 e série I-Wob.
A intensidade da irrigação instantânea é um fator importante a considerar ao projetar cabeças de aspersão e está relacionada com a permeabilidade do solo. Projeto geral do bico para atingir as necessidades de água da cultura e menos do que a infiltração máxima de água do solo para evitar o desperdício de água e o escoamento de fertilizantes. A intensidade de irrigação instantânea do aspersor menor para a aplicabilidade do solo e da cultura é mais forte.
